Sistema Brico-Hércules




 Aplicaciones

Sus aplicaciones fundamentales son:

  • Protección en parques, zonas ajardinadas y residenciales.
  • Centros educativos.
  • Protección de repetidores de telefonía.
  • Instalaciones deportivas.
  • Protecciones industriales.
Descripción de los elementos del sistema

Panel Brico Hércules®:
  • Malla electrosoldada con pliegues de refuerzo.
  • Cuadro de la malla: 100 x 50 mm. - 50 x 50 mm. en las zonas del pliegue.
  • Diámetro del alambre, 4,20 mm.
  • Fabricado con alambre estado duro y galvanizado en caliente por inmersión en baño de zinc fundido. Posteriormente plastificados con polyester.
  • Puntas defensivas en uno de los lados del panel. Al ser éste reversible, las puntas pueden situarse en la parte superior o inferior del cierre.
Características técnicas
-Brico-HérculesÒ
plastificado		 Capa Mínima de Zinc Espesor
Mínimo de
Polyester
en micras		 Colores
Estándar
Espesor
en micras		 Masa en
gramos /m.²
Panel 9 65 125 Verde Ral 6005
Blanco Ral 9010
(2)

(2) También posibilidad de fabricación en el resto de colores de la carta Ral.

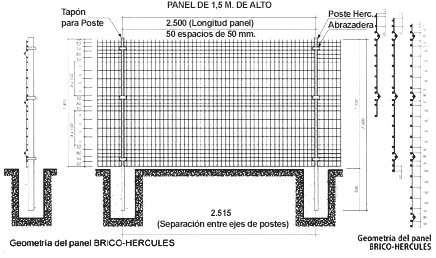

Poste Hércules® y Abrazadera Hércules®

En el sistema Brico Hércules®, se emplea el poste y abrazadera Hércules®, con las características ya descritas e igual sistema de instalación.

PANELES POSTES ABRAZADERAS
Altura
nominal
en m.
 Longitud
teórica
en mm.
 Altura
teórica
en mm.
 Nº de
Pliegues
por panel
 Altura del
poste sin
brazo
en mm.
 Nº de
abrazaderas
por poste
1,0 2500 985 2 1450 2
1,5 1465 3 2000 3
2,0 1945 4 2500 4

Para su instalación en desniveles se procede del mismo modo que en el sistema Hércules®
