Cercator ® Premium
|
El modelo Cercator ® Premium se caracteriza porque sus barrotes verticales son rectangulares.
|
Módulo
Módulo rígido, fabricado con tubo de 50x30x1,5 mm., en barrotes horizontales y tubo de 40x25x1,0 mm., en barrotes verticales, girados a 32º.
Tubo galvanizado sendzimir Z-275, con una capa de zinc de 140 gramos/m2 por cada cara del tubo.
Posterior recubrimiento de polyester con espesor mínimo de 120 micras.
Separación entre barrotes verticales 106,19 mm.
Dos apoyos al suelo por módulo, a base de tubo 40x25x1,0 mm., para evitar cualquier pandeo del mismo.
Poste
Tubo de 60x60x1,50 mm. de espesor
Tapón plástico colocado a presión.
No lleva ningún taladro para evitar oxidaciones prematuras.

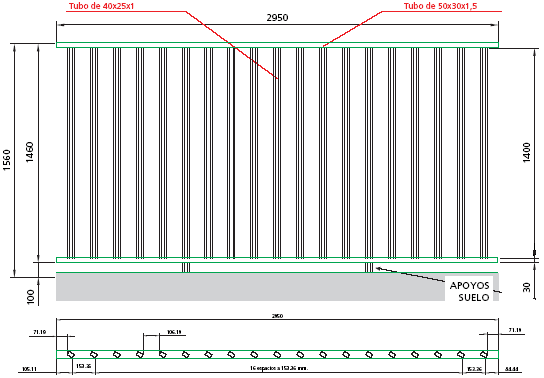

Cercator ® Premium · Altura 1,5 m.
Gama de fabricación
| Módulos |
Postes |
Sistema
de Fijación |
Altura nominal
(en m.) |
Altura real
(en mm.) |
Longitud teórica
(en mm.) |
Longitud del poste
(en mm.) |
Separación entre postes
(en mm.) (1) |
Número de unidades por poste |
| 0,8 |
860 |
2.950 |
1.200 |
3.080 |
2 |
| 1,0 |
1.060 |
1.200 |
| 1,2 |
1.260 |
1.800 |
| 1,5 |
1.560 |
1.800 |
| 2,0 |
1.960 |
2.400 |
(1) Los postes deben instalarse con una separación de eje a eje de 3.080 mm.
Tolerancia -0+20mm.
Módulos y postes en color estandar verde RAL 6005 y blanco RAL 9010. Otros colores de la carta RAL, bajo consulta. Tapón del poste y sistema de fijación color negro.
Sistema de fijación
Pieza de unión en poliamida. Tornillería en acero inoxidable.
Los elementos metálicos tuercas y tornillos quedan alojados en el interior de la pieza de poliamida.
Con una misma pieza se pueden colocar alineaciones rectas y ángulos desde 45 a 180 grados.
Instalación con dos llaves "allen" de 3 y 5 mm.
- Las piezas (1) se colocan en los extremos de los barrotes horizontales de cada módulo. Fijación mediante tornillos prisioneros inoxidables M-4x6, por su parte inferior.
- La pieza central (2), se coloca por la parte inferior del poste, antes de empotrarlo en hormigón. 2 unidades en caso de postes extremos, esquinas e intermedios y 4 unidades en postes con escalón.
- Fijación al poste mediante tornillo inoxidable M-8x10.
- La unión de las piezas (1) y (2) se realiza mediante 4 tornillos de acero inoxidable M-6x40.
- Las tapas (3) tapan las cabezas de los tornillos y tuercas.

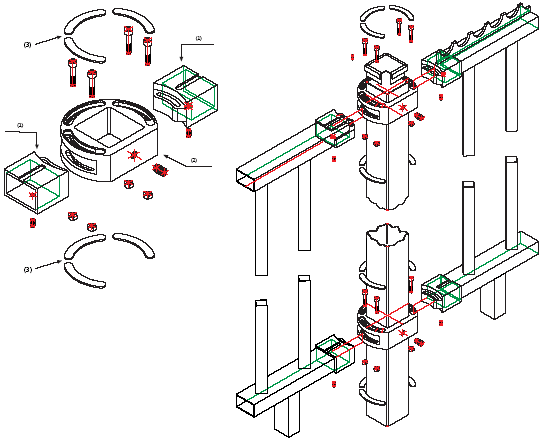

Detalle fijación de módulo a poste vertical
|
Cercator ® Premium Plus
|
Se trata del modelo CERCATOR® PREMIUM, con la opción, bajo consulta, de borde defensivo en la parte superior, construido a base de pletina 50x5 mm.
|

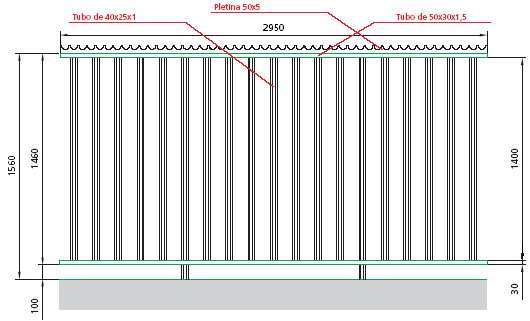

Cercator ® Premium Plus · Altura 1,5 m.
|
Cercator ® Classic
El modelo Cercator ® Classic, se caracteriza porque sus barrotes verticales son cuadrados.
Módulo
Módulo rígido, fabricado con tubo de 50x30x1,5 mm., en barrotes horizontales y tubo 30x30x1,0 mm. en barrotes verticales, girados 45º en forma romboidal.
Tubo galvanizado sendzimir Z-275, con una capa de zinc de 140 gramos/m2 por cada cara del tubo.
Posterior recubrimiento de polyester con un espesor mínimo de 120 micras.
Separación entre barrotes verticales 118,61 mm.
Dos apoyos al suelo por módulo, a base de tubo 30x30x1,0 mm., para evitar cualquier pandeo del mismo.
Poste
* Es el mismo que para el modelo Cercator ® Premium
Sistema de fijación
* Es el mismo que para el modelo Cercator ® Premium

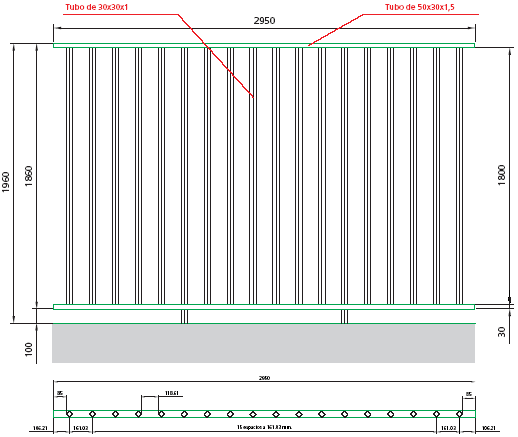

Cercator Classic · Altura 2,0 m.
|
|
