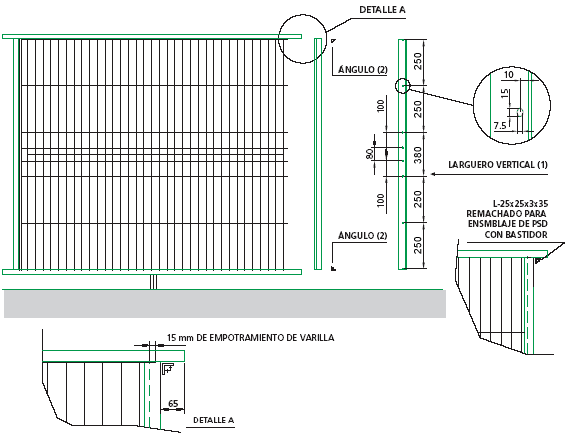

Cierres residenciales MARCTOR ® MARCTOR®, es un nuevo concepto de cerramiento que se basa en la verja enmarcada clásica. Se trata de un módulo fabricado a base de perfiles en su perímetro y guarnecido interiormente por paneles que llevan uno o varios pliegues de refuerzo, según sea su altura. Los pliegues de refuerzo del módulo MARCTOR® , conforman un cerramiento de gran rigidez, evitando el efecto pandeo de la tradicional verja enmarcada. El cerramiento MARCTOR®, se compone de los siguientes elementos. Módulo. Poste. Accesorio de unión. El sistema MARCTOR®, es un cerramiento apropiado para proteger: Instalaciones industriales. Terrenos deportivos. Parques. Cerramientos y delimitaciones de seguridad. Características y descricpión de los elementos Módulo: Módulo rígido, fabricado perimetralmente con tubo de 50x30x1,5 mm., en los dos marcos horizontales y tubo 40x30x1,5 mm. con pestaña, en los dos marcos verticales. Tubo galvanizado sendzimir Z-275, con una capa de zinc de 140 gramos/m2 por cada cara del tubo. Panel, en el que predomina el cuadro de malla de 250x50 mm. y 50x50 mm. en las zonas de pliegue. Diámetro del alambre 5,00 mm. Masa de zinc= 75 gramos/m2. Módulo posterior recubierto de polyester con un espesor mínimo de 120 micras. Dos apoyos al suelo por módulo, a base de tubo 30x30x1,0 mm., para evitar cualquier pandeo o flexión del mismo. Poste: Tubo de 60x60x1,50 mm. de espesor. Tapón plástico colocado a presión. No lleva ningún taladro para evitar oxidaciones prematuras.

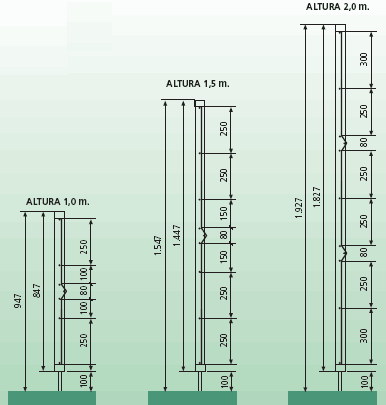

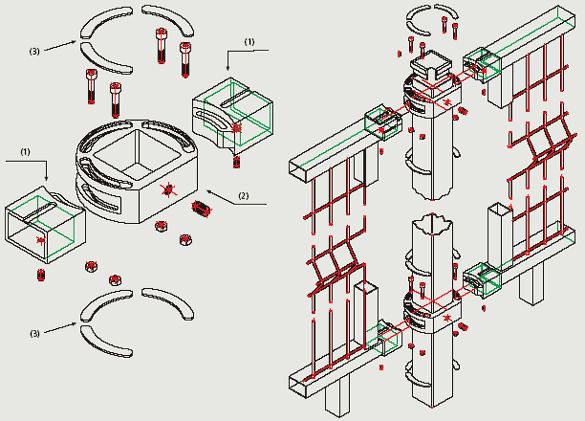

Gama de fabricación Módulos Postes Sistema de Fijación Altura nominal (en m.) Altura real (en mm.) Longitud teórica (en mm.) Número de pliegues Longitud del poste (en mm.) Separación entre postes (en mm.) (1) Número de unidades por poste 1,0 947 2.950 1 1.200 3.080 2 1,5 1.547 1 1.800 2,0 1.927 2 2.400 (1) Los postes deben instalarse con una separación de eje a eje de 3.080 mm.. Tolerancia -0+20mm. Módulos y postes en color estandar verde RAL 6005. Otros colores de la carta RAL, bajo consulta. Tapón del poste y sistema de fijación color negro. Definición de geometrías Sistema de fijación Pieza de unión en poliamida. Tornillería en acero inoxidable. Los elementos metálicos tuercas y tonillos quedan alojados en el interior de la pieza de poliamida. Con una misma pieza se pueden colocar alineaciones rectas y ángulos desde 45 a 180 grados. Instalación con dos llaves "allen" de 3 y 5 mm. Las piezas (1) se colocan en los extremos de los barrotes horizontales de cada módulo. Fijación mediante tornillos prisioneros inoxidables M.4x6, por su parte inferior. La pieza central (2), se coloca por la parte inferior del poste, antes de empotrarlo en hormigón. 2 unidades en caso de postes extremos, esquinas e intermedios y 4 unidades en postes con escalón Fijación al poste mediante tornillo inoxidable M. 8x10. La unión de las piezas (1) y (2) se realiza mediante 4 tornillos de acero inoxidable M-6x40. Las tapas (3) tapan las cabezas de los tornillos y tuercas. Detalle fijación módulo a poste vertical El sistema de cerramientos MARCTOR®, como gran novedad, permite ajustar el cerramiento a la longuitud total de la obra, con el último módulo. Este puede modificarse en obra prácticamente a la longuitud deseada. El procedimiento de ensamblaje es: Cortar el módulo estándar de 2.950 mm. de longuitud a la medida deseada para ajustar el cerramiento, suprimiendo un marco vertical. Acoplar el larguero vertical (1) en los alambres horizontales del panel introduciéndolos por las ranuras del mismo. Fijar el larguero vertical (1), a los barrotes horizontales del módulo mediante los ángulos (2). Los angulares se fijan al propio larguero y a dichos barrotes horizontales mediante remaches. Tener la precaución de dejar 65 mm. entre el larguero vertical, una vez instalado y el borde de los barrotes horizontales, con el fin de poder acoplar posteriormente el sistema de fijación al poste. Detalle de ensamblaje para módulo de 1,50
