Sistema Hércules




 Aplicaciones

Sus aplicaciones fundamentales son:

  • Protección en parques, zonas ajardinadas y residenciales.
  • Centros educativos.
  • Protección de repetidores de telefonía.
  • Instalaciones deportivas.
  • Protecciones industriales.
Descripción de los elementos del sistema

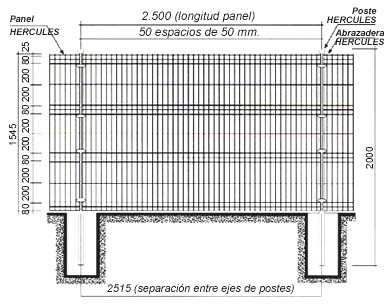

Panel Hércules®:
  • Malla electrosoldada con pliegues de refuerzo.
  • Cuadro de la malla: 200 x 50 mm.- 50 x 50 mm., en las zonas del pliegue.
  • Diámetro del alambre, 5mm. También diámetro 6mm. con consulta previa.
  • Puntas defensivas en uno de los lados del panel. Al ser éste reversible, las puntas pueden situarse en la parte superior o inferior del cierre.
Poste Hércules®:
  • Perfil de sección rectangular de 60 x 40 mm. y 2,00 mm. de espesor.
  • Tapón plástico colocado a presión.
  • El poste Hércules no lleva ningún taladro para evitar efectos de corrosión prematuros.

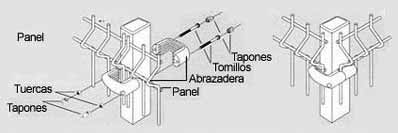

Abrazadera Hércules®:



Los elementos metálicos, tuercas, tornillos, quedan alojados herméticamente, en el interior de la abrazadera, evitándose problemas de corrosión prematuros.

PANELES POSTES ABRAZADERAS
Altura
nominal
en m.
 Longitud
teórica
en mm.
 Altura
teórica
en mm.
 Nº de
Pliegues
por panel
 Longitud
del poste
sin brazo
en mm.
 Longitud
del poste
con brazo
en mm.
 Nº de
abrazaderas
por poste
0,5 (2) 2500 485 2 725 - 2
1,0 1065 3 1450 - 3
1,5 1545 4 2000 2525 (1) 4
2,0 2025 5 2500 3025 (1) 5

1) disponibles en plastificado color verde.
Otras opciones bajo consulta.
Se cita el desarrollo total. El brazo va soldado a 45 grados y tiene un desarrollo de 525 mm.

(2) Excepción, en el panel de 0,5 mts., la separación entre alambres horizontales es de 150 mm. salvo en los pliegues que es de 50 x 50mm.



Características técnicas

1.- Hércules® Post-galvanizado.

Post-galvanizado CAPA MEDIA DE ZINC
- Espesor en micras Masa en gramos/m.²
PANEL 5,00 MM. 70 500
6,00 MM. 85 610
POSTE 55 400

2.- Hércules® Plastificado.

CAPA MÍNIMA DE ZINC ESPESOR
MÍNIMO DE
POLYESTER
en micras		 COLORES
ESTÁNDAR
Hércules
plastificado		 Espesor en
micras		 Masa en
gramos /m.²
PANEL 10 75 125 Verde RAL 6005
Blanco RAL 9010
POSTE
 20 140
