Cercator ® Premium
|
Le modèle Cercator ® Premium est caractérisé par le fait que ses barreaux verticaux sont rectangulaires.
|
Module
Module rigide fabriqué en tube de 50 x 30 x 1,5 mm pour les barreaux horizontaux, et de 40 x 25 x 1,0 mm pour les barreaux verticaux, avec inclinaison de 32º.
Tube galvanisé Sendzimir Z-275 avec une couche de zinc de 140 grammes/m2 de chaque côté du tube.
Nous appliquons ensuite un revêtement en polyester d'une épaisseur minimum de 120 microns.
Séparation entre barreaux verticaux de 106,19 mm.
Deux appuis au sol par module, en tube de 40 x 25 x 1,0 mm pour éviter toute courbure de ce dernier.
Poteau
tube de 60 x 60 x 1,50 mm d'épaisseur.
Bouchon plastique enfoncé par pression.
Aucun percement n'est effectué afin d'éviter une oxydation prématurée.

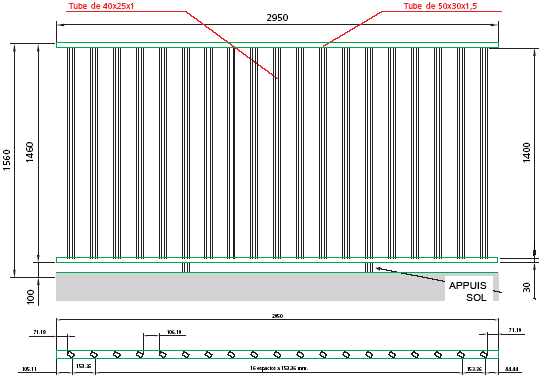

Cercator ® Premium · Hauteur 1,5 m.
Gamme de fabrication
| Modules |
Poteaux |
Système
de fixation |
Hauteur nominale
(en m.) |
Hauteur réelle
(en mm.) |
Longueur théorique
(en mm.) |
Longueur du poteau
(en mm.) |
Séparation entre poteaux
(en mm.) (1) |
Nombre d'unités par poteau |
| 0,8 |
860 |
2.950 |
1.200 |
3.080 |
2 |
| 1,0 |
1.060 |
1.200 |
| 1,2 |
1.260 |
1.800 |
| 1,5 |
1.560 |
1.800 |
| 2,0 |
1.960 |
2.400 |
(1) Les poteaux doivent être installés avec une séparation entre les axes de 3 080 mm.
Tolérance - 0 +20 mm.
Modules et poteaux de couleurs standards vert RAL 6005 et blanc RAL 9010. Autres couleurs de la gamme RAL à consulter. Bouchon du poteau et système de fixation de couleur noire.
Système de fixation
Pièce d'assemblage en polyamide. Visserie en acier inoxydable.
Les éléments métalliques (écrous et vis) restent logés à l'intérieur de la pièce en polyamide.
Avec une même pièce, il est possible d'installer des alignements droits ainsi que des angles allant de 45 à 180 degrés.
Installation avec deux clés « Allen » de 3 et 5 mm.
-
Les pièces (1) sont installées aux extrémités des barreaux horizontaux de chaque module.
Fixation par l'intermédiaire de vis sans têtes inoxydables M-4 x 6, par leur partie inférieure.
-
La pièce centrale (2) est mise en place dans la partie inférieure du poteau, avant de le sceller
dans le béton. 2 unités dans le cas de poteaux d'extrémité, coins et intermédiaires, et 4 unités
pour des poteaux avec échelon.
-
Fixation au poteau avec des vis inoxydables M-8 x 10.
-
L'assemblage des pièces (1) et (2) est réalisé avec 4 vis en acier inoxydable M-6 x 40.
-
Les caches (3) dissimulent les têtes de vis et les écrous.
Détail de la fixation d'un module à un poteau vertical
|
Cercator ® Premium Plus
|
Modèle CERCATOM ® PREMIUM avec l'option sur demande d'un bord défensif sur la partie supérieure fabriqué à partir d'un fer plat de 50 x 5 mm.
|

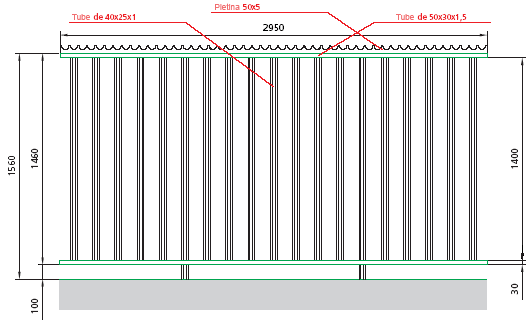

Cercator ® Premium Plus · Hauteur 1,5 m.
|
Cercator ® Classic
Le modèle Cercator ® Classic est caractérisé par le fait que ses barreaux verticaux soient carrés.
Module
Module rigide fabriqué en tube de 50 x 30 x 1,5 mm pour les barreaux horizontaux, et de 30 x 30 x 1,0 mm
pour les barreaux verticaux, avec un angle de 45º en forme de losange. Tube galvanisé Sendzimir Z-275
avec une couche de zinc de 140 grammes/m2 de chaque côté du tube.
Nous appliquons ensuite un revêtement en polyester d'une épaisseur minimum de 120 microns.
Séparation entre barreaux verticaux de 118,61 mm.
Deux appuis au sol par module, en tube de 30 x 30 x 1,0 mm pour éviter toute courbure de ce dernier.
Poteau
* Identique à celui du modèle Cercator ® Premium
Système de fixation
* Identique à celui du modèle Cercator ® Premium

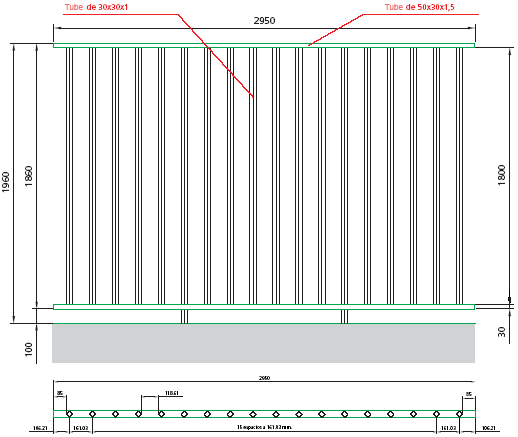

Cercator Classic · Hauteur 2,0 m.
|
|
